중량물 취급 안전율 검토

1. 크레인(이동식 포함) 인양능력 검토(단위: Ton)

인양물 최대 하중 적재 하중 제원표상 CRANE의 인양능력 인양능력 검토 결과

작성 팁

① 인양물의 최대 하중 기입
② 천장크레인의 경우 크레인에 표기된 인양 능력 기재
③ 이동식 크레인의 경우 제원표 확인(counter weight, 붐의 길이, 붐의 높이)
④ 제원표상 인양능력이 적재하중보다 높으면 '통과', 낮으면 '불가'

2. 이동식 크레인 지내력 검토

자체중량(Ton)
[자중+Counter Weight 중량]
인양물 최대하중(Ton) 적재하중(Ton) 1개의 아우트리거에
작용하는 하중(kN)
1개 복공 철판의면적(m²) 1개의 복공철판에 작용하는 응력(kN/m²) 당해 지반의 허용지내력(kN/m²) 지내력 검토 결과(단위: kN/m²)

작성 팁

① 자체중량 기입
② 인양물의 최대하중 기입
③ 복공 철판의 넓이 기입
④ 하기의 '참고자료' 확인 후 해당 허용 지내력 기재
⑤ 1개의 복공철판에 작용하는 응력이 허용 지내력보다 낮으면 '통과', 높으면 '불가'
⑥ 적재하중, 아우트리거에 작용하는 하중 및 복공판 작용 응력 등은 자동계산

3. 와이어 로프 안전율 검토(단위: Ton)

와이어로프
파단하중(Ton)
단말 고정이음 효율(%) 줄걸이 수 인양물
최대 하중(Ton)
하중계수 계산된 안전율 검토
결과

작성 팁

① 제원표 및 하기 '참고자료' 확인 후 순서대로 기입
② 제원표 미확인 시 와이어로프 파단 하중은 SWL X 6
③ 안전율은 자동계산
④ 안전율 '5' 이상이면 '통과', 낮으면 '불가'(사람이 탑승하는 경우 안전율 적용은 '10')

4. 슬링 벨트 안전율 검토(단위: Ton)

슬링벨트
파단하중(Ton)
모드 계수 줄걸이 수 인양물
최대 하중(Ton)
계산된 안전율 검토
결과

작성 팁

① 제원표 또는 부착된 TAG 확인 후 순서대로 작성
② 파단 하중 미표기 경우 파단하중은 SWL X 6(S마크, CE 인증 제품 등은 X 7)
③ 안전율은 자동계산
④ 안전율 '5' 이상이면 '통과', 낮으면 '불가' (사람이 탑승하는 경우 안전율 적용은 '10')

5. 샤클의 안전율 검토(단위: Ton)

샤클의 전단하중(Ton) 걸림 각도사용 저하율(%) 체결 수 인양물 최대하중(Ton) 계산된 안전율 검토
결과

작성 팁

① 제원표 또는 제품에 음각, 양각된 SWL 확인
② 전단 하중은 SWL X 3(CE 인증 제품 등은 X 6)
③ 안전율은 자동계산
④ 안전율 '5' 이상이면 '통과', 낮으면 '불가'(사람이 탑승하는 경우 안전율 적용은'10')

안전율 검토 참고자료

지반의 허용지내력(제18조 관련)

지반 장기응력에 대한
허용지내력
단기응력에 대한
허용지내력
경암반 화강암,석록암,편마암,안산암, 등의 화성암 및 굳은 역암 등의 암반 400.0 각각 장기응력에 대한 허용지내력 값의 1.5배로 한다.
연암반 판암, 편암 등의 수성암의 암반 200.0
혈암,토단반 등의 암반 100.0
자갈 300
자갈과 모래와의 혼합물 200
모래섞인 점토 또는 몸토 150
모래 또는 점토 100

와이어 로프 단말 고정 이음 효율

단말고정방법 효율 비고
아이스플라이스 70~95%
합금고정법 100%
압축고정법 100%
클립고정법 80~85%

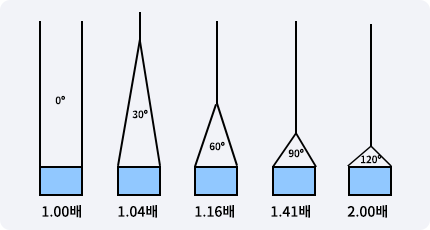

와이어 로프 줄걸이 각도에 따른 하중계수

와이어 로프각도
< 인양각도와 줄걸이용 와이어 로프에 걸리는 장력의 관계 >

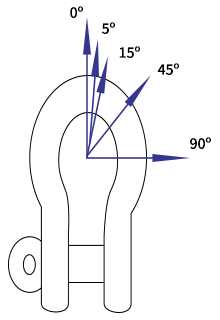

샤클에 측하중 걸림 각도에 따른 사용하중

측하중이 걸리는 상태에서의 사용하중 조정

샤클 각도 사용하중
수직으로부터의 각도 조정된 사용하중
~5º SWL의 100%
6~15º SWL의 85%
16~45º SWL의 70%
46~90º SWL의 50%
90º~ 사용불가
